案例介紹

復合材料預浸料的生產對溫度控制要求嚴格，在輥筒流水線的加熱和恒溫環節，預浸料的樹脂基體需要在特定溫度下保持穩定，以確保材料均勻浸潤纖維，避免固化不均或樹脂流動性差等問題。

復合材料生產企業需要對輥筒進行控溫，輥筒溫度影響預浸料的樹脂黏度和固化效果，因此控溫精度需保持在±1℃以內，同時要求設備響應速度快，以適應不同生產速度下的溫度調節需求。

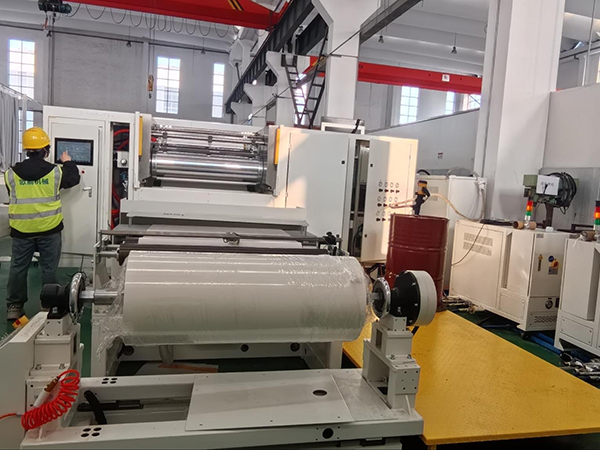

案例現場

復合材料預浸料輥筒流水線控溫輥筒模溫機

選用設備

產品名稱：高溫油溫機

機器型號：EUOT

溫控范圍：80~400°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

采用了不同功率的輥筒模溫機，均配備殼管式換熱器，并采用西門子PLC控制，通過PROFINET通訊與主控系統集成，實現集中監控。通過導熱油循環對輥筒加熱，換熱器確保熱量高效傳遞。

由于輥筒尺寸和生產線布局特殊，設備外形和管路接口需根據現場條件定制。通過調整PID參數和流量控制，使輥筒溫度分布均勻，避免局部過熱或溫度不足。
